Технологии производства наружных рекламных конструкций

Виды рекламных конструкций и их применение

Производство рекламных конструкций представляет собой отрасль, обеспечивающую визуальную коммуникацию в городской и придорожной среде. Основные виды наружной рекламы различаются по функциональному назначению, способу размещения и конструктивным особенностям. Как отмечается в технических регламентах, отраслевых руководствах и на сайте https://rpksun.ru/, каждая категория изделий рассчитана на определённые условия эксплуатации и задачи информирования аудитории.

Световые короба и объёмные буквы

Световые короба (лайтбоксы) представляют собой корпусную конструкцию с внутренней подсветкой, на лицевую часть которой наносится изображение или текст. Типовой короб изготавливается из алюминиевого профиля толщиной 2–3 мм, лицевая панель — из акрилового стекла (оргстекла) толщиной 3–5 мм, а задняя стенка — из композитного материала или оцинкованной стали. Светодиодные модули с рабочим напряжением 12 В устанавливаются внутри на расстоянии 20–25 мм от рассеивателя; срок службы модулей составляет около 50 000 часов непрерывной работы. Лайтбоксы применяются для размещения на фасадах зданий, в витринах и на отдельно стоящих опорах. Их основное преимущество — равномерное свечение лицевой поверхности, достигаемое за счёт расчёта плотности светодиодов (обычно 90–120 штук на квадратный метр).

Объёмные буквы — это отдельные символы, выполненные из металла (алюминий, нержавеющая сталь) или акрила, с подсветкой либо без неё. Корпус буквы формируется из листового материала методом гибки или лазерной резки; для светящихся вариантов в тыльную часть монтируется светодиодная лента или отдельные модули. Высота букв варьируется от 150 до 1500 мм, толщина корпуса — от 30 до 200 мм. Объёмные буквы крепятся к фасаду через скрытые фрезерованные крепления или на шпильки с шагом 400–600 мм. Такие конструкции обеспечивают высокую читаемость в любое время суток и применяются для вывесок компаний, торговых центров и деловых центров.

Щиты и тумбы: особенности конструкций

Рекламные щиты (билборды) — это крупноформатные конструкции на металлическом каркасе, предназначенные для размещения в местах с высокой транспортной и пешеходной нагрузкой. Типовой щит формата 6×3 м состоит из стальной рамы, выполненной из профильной трубы 80×80 мм с толщиной стенки 3 мм, и обшивки из оцинкованной стали или композитной панели. Для обеспечения ветровой устойчивости каркас дополнительно усиливается раскосами. Щиты могут быть односторонними или двусторонними; двусторонние модели требуют усиленной опорной стойки и заливки фундамента глубиной не менее 1,5 м.

Рекламные тумбы (пиллары) — это объёмные конструкции прямоугольной или цилиндрической формы, часто оснащённые внутренней подсветкой. Высота тумбы обычно составляет 2–3 м, ширина — 1,2–1,5 м, глубина — 0,5–1 м. Каркас выполняется из стального профиля или алюминия, лицевая панель — из композитных материалов с нанесённым изображением. Внутреннее освещение реализуется с помощью светодиодных трубок или лент. Тумбы устанавливаются на тротуарах, пешеходных зонах и вблизи остановок общественного транспорта. Их конструкция рассчитана на нагрузку ветрового давления до 0,5 кПа, что соответствует средним климатическим условиям.

Материалы и технологии производства

Выбор материалов с учётом климатических условий

При изготовлении рекламных конструкций для наружного размещения учитывается комплекс атмосферных воздействий: ультрафиолетовое излучение, перепады температур, осадки и ветровые нагрузки. Для металлических каркасов применяются сталь с цинковым покрытием (горячее цинкование толщиной 80–100 мкм) или алюминиевые сплавы марок 6063, 6061, обладающие коррозионной стойкостью. Алюминий не ржавеет, что снижает затраты на обслуживание в регионах с высокой влажностью. Для лицевых панелей щитов используется композитный материал на основе алюминия и полиэтилена (например, ACP), который сохраняет геометрию при температурах от −40 °C до +60 °C.

Светопрозрачные элементы (оргстекло, поликарбонат) выбираются по толщине и устойчивости к УФ-излучению. Акриловое стекло толщиной 3–5 мм выдерживает ветровые нагрузки на высоте до 10 м при равномерно распределённом давлении до 50 кг/м². Поликарбонат обладает большей ударной вязкостью и используется в зонах с риском механических повреждений (например, вблизи спортивных площадок). Для печати на плёнке применяются самоклеящиеся виниловые материалы с UV-стойким лаком, обеспечивающие сохранность цветов на протяжении 3–5 лет наружной эксплуатации.

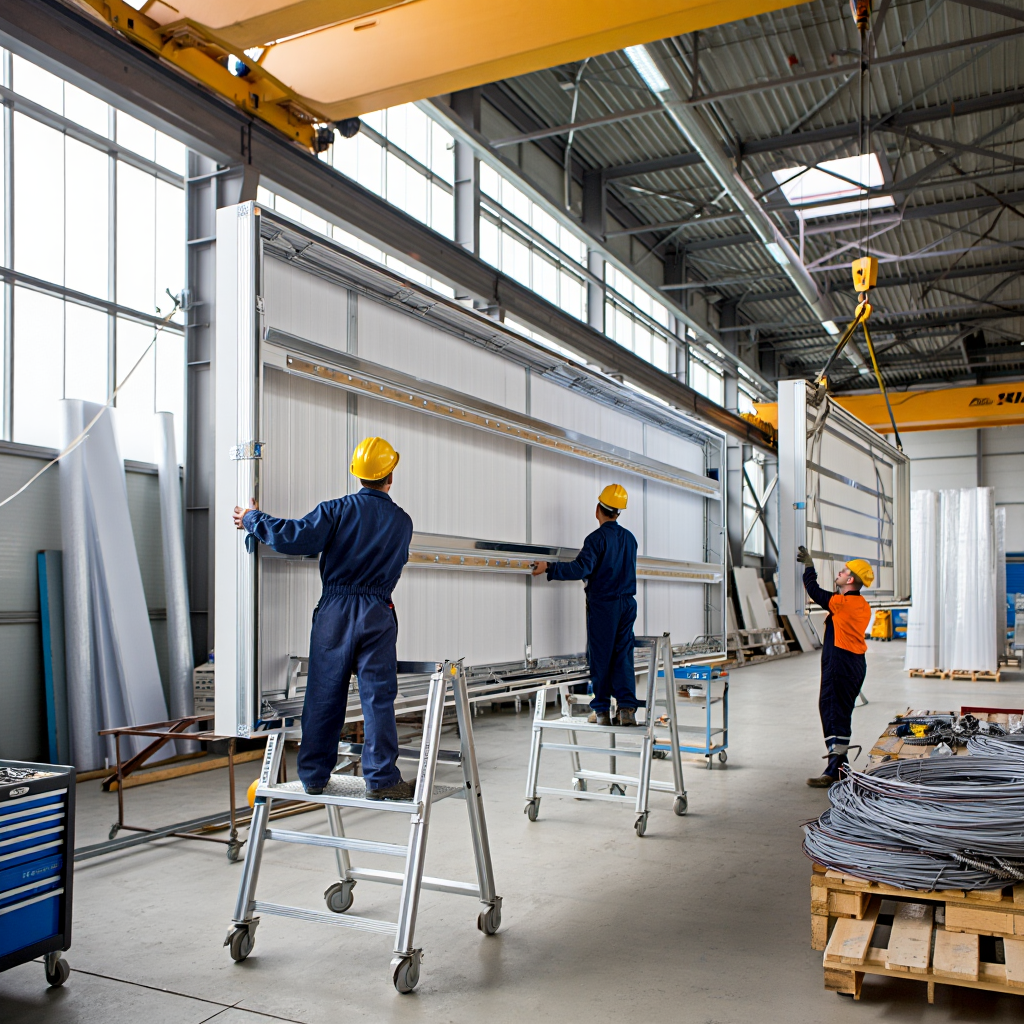

Этапы изготовления: от проектирования до сборки

Производственный процесс начинается с проектирования: создаётся трёхмерная модель конструкции с учётом габаритов, способа крепления, типа освещения и ветровой нагрузки. На этом этапе выполняется расчёт каркаса методом конечных элементов — определяются сечения профиля и точки анкерного крепления. После утверждения макета запускается лазерная резка металла на станках с ЧПУ. Для алюминия и тонколистовой стали (до 6 мм) используется лазер мощностью 2–4 кВт, что обеспечивает точность реза ±0,1 мм. Отдельные детали изгибаются на листогибочных прессах с углом гибки до 135°.

Далее выполняется сварка элементов каркаса с использованием аргонодуговой сварки (MIG/MAG) для стали и TIG для алюминия. Все швы зачищаются и грунтуются. После сборки каркаса проводится покраска полимерно-порошковым покрытием: поверхность обезжиривается, наносится слой порошковой эмали толщиной 60–80 мкм, затем изделие отверждается в печи при температуре 200 °C в течение 15–20 минут. Для световых коробов отдельно собирается световодная система: светодиодные модули фиксируются на монтажной плате, проводка укладывается в кабель-каналы. Завершающий этап — установка лицевой панели, герметизация стыков силиконовым герметиком и тестирование электрической части (измерение тока утечки, проверка яркости). Среднее время изготовления типового светового короба площадью 2 м² составляет 3–5 рабочих дней.

Нормативные требования и монтаж наружной рекламы

Допустимые габариты и ограничения размещения

Размещение рекламных конструкций в населённых пунктах регулируется местными правилами благоустройства и федеральными законами (ФЗ № 38 «О рекламе»). Максимально допустимые габариты конструкций зависят от категории улицы и близости к объектам дорожной инфраструктуры. Например, для отдельно стоящих щитов в зоне жилой застройки высота конструкции не должна превышать 15 м от уровня земли, а расстояние до перекрёстка — не менее 50 м. Вблизи дорог общего пользования запрещается размещение конструкций, отвлекающих внимание водителей: светодинамические экраны с частотой смены кадров менее 1 секунды, а также элементы с зеркальным отражением. Световые короба на фасадах зданий не должны перекрывать оконные проёмы и должны находиться на высоте не менее 2,5 м от уровня тротуара по нижнему краю.

Предельные габариты вывесок на фасадах регламентируются данными таблицы высот и выступания. Максимальный вынос любой части конструкции за плоскость фасада — 0,5 м при ширине пешеходной зоны менее 3 м, и до 1 м при большей ширине. Для тумб на тротуарах минимальное расстояние до бордюра — 0,6 м, до проезжей части — не менее 3 м. Требования предписывают также наличие анкерного крепления с расчётом на ветровую нагрузку с коэффициентом запаса 1,4.

Согласно строительным нормам (СНиП 2.01.07-85* «Нагрузки и воздействия»), для большинства регионов нормативное ветровое давление для рекламных конструкций принимается равным 0,35–0,50 кПа, что соответствует скорости ветра 27–33 м/с.

Перед монтажом требуется согласование проекта с органом местного самоуправления и ГИБДД (если конструкция выходит на проезжую часть). Срок действия разрешения обычно составляет 5 лет, после чего требуется переоформление.

Монтаж, обслуживание и демонтаж конструкций

Монтаж наружной рекламы выполняется после передачи проектной документации и получения разрешения. Для отдельно стоящих щитов заливается фундамент из бетона класса B20–B25 с арматурным каркасом. Объём фундамента рассчитывается на выдергивающие нагрузки исходя из массы конструкции и ветрового района. Например, для билборда 6×3 м массой около 1500 кг бетонируется основание размерами 1,2×1,2×1,5 м. Крепление каркаса к фундаменту осуществляется с помощью закладных анкерных болтов диаметром 20–24 мм, затягиваемых динамометрическим ключом с моментом 200–250 Н·м.

Фасадные конструкции (световые короба, объёмные буквы) монтируются на стеновые анкера или закладные детали, заложенные в несущий слой стены. Для каждого крепёжного элемента проводятся полевые испытания на вырыв — нагрузка должна превышать расчётную не менее чем в 2 раза. После установки проверяется горизонтальность и вертикальность уровнем с точностью ±2 мм на 1 м. Электропитание подводится через кабель сечением не менее 2,5 мм² из медной жилы, укладываемый в металлорукав или гофрированную трубу. Для всех электрических цепей обязателен автоматический выключатель дифференциального тока (УЗО) и контур заземления с сопротивлением не более 4 Ом.

Обслуживание включает плановые осмотры каждые 6 месяцев: проверку герметизации корпуса, работоспособности светодиодных модулей, целостности креплений и состояния покрытия. При обнаружении повреждений (коррозия, сколы краски, отслаивание плёнки) проводится локальный ремонт. Светодиодные модули заменяются по необходимости, средний межремонтный интервал — 3–5 лет. Демонтаж конструкций выполняется в обратном порядке: сначала отключается электропитание, затем раскручиваются анкерные болты или срезаются крепёжные шпильки. Фундаменты отдельно стоящих конструкций ликвидируются с извлечением арматуры на глубине до 1 м.

Основные риски при эксплуатации связаны с нарушением целостности герметизации из-за подвижек здания или деформации каркаса. Также возможны коррозионные повреждения при попадании влаги внутрь короба. Для их минимизации применяются дренажные отверстия (диаметром 5–8 мм) в нижней части корпуса и силиконовые уплотнители по периметру. Полный демонтаж крупных щитов требует привлечения автокрана грузоподъёмностью не менее 10 т и бригады из 3–4 человек.

• Методы нанесения изображения на рекламный носитель: широкоформатная сольвентная печать (для баннеров), UV-печать на жёстких материалах, аппликация виниловой плёнки, сублимационная печать на текстиле.
• Виды освещения: внутреннее (светодиодные модули, ленты), внешнее (прожекторы с галогеновыми или светодиодными лампами), подсветка с торца (edge-lit для тонких коробов).
• Основные риски при монтаже: обрушение из-за недостаточной прочности анкеровки, поражение электрическим током при отсутствии УЗО, повреждение фасада здания при сверлении на глубину до 200 мм.

1. Определение местоположения и получение разрешительной документации.
2. Проектирование с учётом ветровой нагрузки и архитектурных норм.
3. Изготовление каркаса, покраска, сборка электрики.
4. Доставка на объект и установка фундамента (для отдельно стоящих конструкций).
5. Монтаж, подключение к электросети, проверка изоляции.
6. Периодическое обслуживание (осмотр, чистка, замена модулей).
7. Демонтаж по истечении разрешения или при ремонте фасада.
